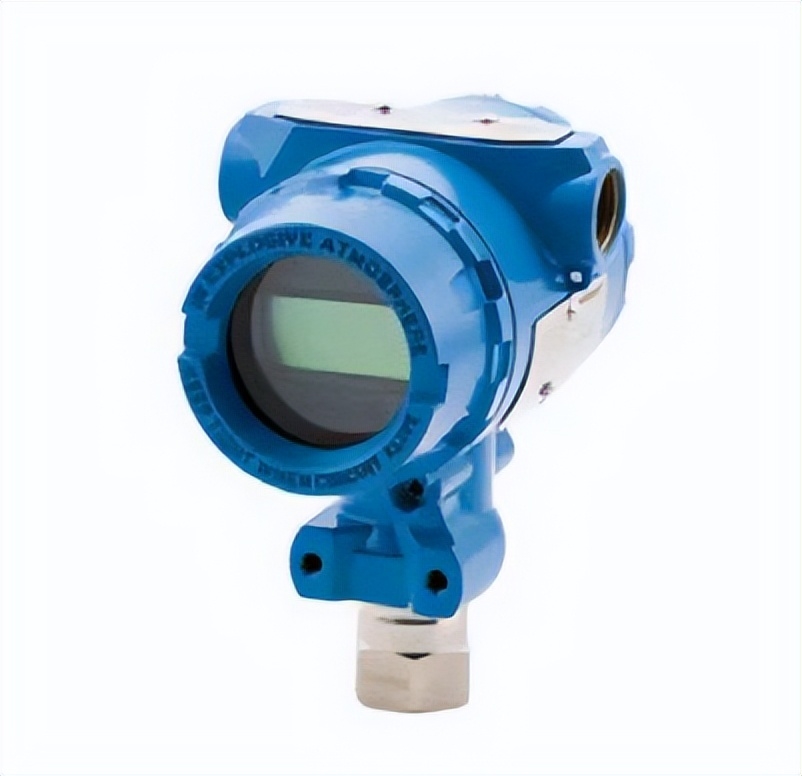

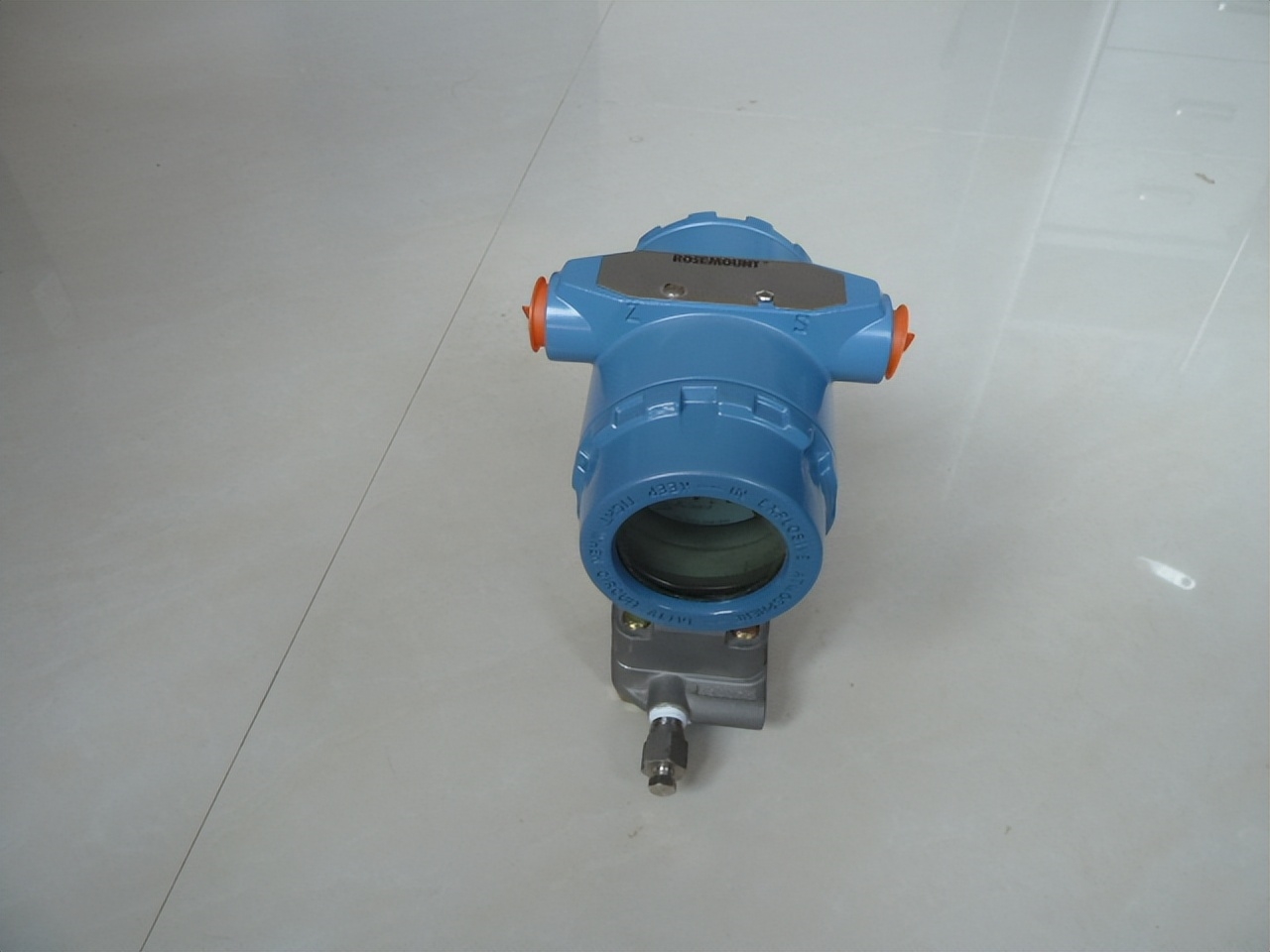

一、罗斯蒙特3051CG压力变送器产品概述：
罗斯蒙特3051CG压力变送器为压力测量技术创建了一个新的标准。罗斯蒙特3051压力变送器具有*的操作性能、灵活的CoPlanarTM平台，而且可以升级。新型罗斯蒙特3051C的性能指标保证了在不同工况下的精度和稳定性。
二、罗斯蒙特3051CG压力变送器工作原理：
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的zui大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
三、罗斯蒙特3051CG压力变送器的应用
新型罗斯蒙特3051C的性能指标保证在不同工况下的精度和稳定性。灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供*方案，同时通过PlantWeb工厂管控网和现场总线技术也完*满足您将来的技术要求。
四、罗斯蒙特3051CG压力变送器技术参数：
总体性能：±0.15%
精度：±0.075%
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
压力：校验量程从0.167psia至4000psia
过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（CD，CG）及镀金蒙乃尔
设计小巧、坚固而质轻，易于安装
五、罗斯蒙特3051CG压力变送器产品选型表：
型号 | 变送器类型（选其一） | CD | CG | CA |
3051CD
3051CG
3051CA | 差压变送器
表压变送器
| ·
－
－ | －
·
－ | －
－
· |
代码 | 压力范围（URL）（选其一） 3051CD型 3051CG型 3051CA型 | CD | CG | CA |
0 | 不提供 不提供 0-0.167至0-5psia（0-8.6至0-260mmHga） | － | － | · |
1 | 0-0.5至0-25inH2O（0-0.12至0-6.22kPa） 不提供 0-0.3至0-30psia（0-2.07至0-206.8kPa） | · | － | · |
2 | 0-2.5至0-250inH2O（0-0.62至0-62.2kPa） 0-2.5至0-250inH2O（0-0.62至0-62.2kPa） 0-1.5至0-150psia（0-10.34至0-1034.2kPa） | · | · | · |
3 | 0-10至0-1000inH2O（0-2.48至0-248kPa） 0-10至0-1000inH2O（0-2.48至0-248kPa） 0-8至0-800psia（0-55.16至0-5515.8kPa） | · | · | · |
4 | 0-3至0-300 psi（0-20.7至0-2070kPa） 0-3至0-300 psi（0-20.7至0-2070kPa） 0-40至0-4000psia（0-275.8至0-27580kPa） | · | · | · |
5 | 0-20至0-2000 psi（0-138至0-13800kPa） 0-20至0-2000 psi（0-138至0-13800kPa） 不提供 | · | · | － |
代码 | 输出 | CD | CG | CA |
A
M（1） | 4-20mA，带有基于HART协议的数字信号
低功耗，1-5Vdc带有基于HART协议的数字信号（0.8-3.2Vdc，用选项代码C2） | ·
· | ·
· | ·
· |
代码 | 结构件材料 过程法兰材料 法兰材料 排液/排气阀 法兰接头 | CD | CG | CA |
5
2
3（2）
4
8（2）
7（2）
0 | 共面（Coplanar） 电镀碳钢 SST 电镀碳钢 共面（Coplanar） SST SST SST 共面（Coplanar） 哈氏合金C 哈氏合金C 哈氏合金C 共面（Coplanar） 蒙乃尔 蒙乃尔 蒙乃尔 共面（Coplanar） 电镀碳钢 哈氏合金C 电镀碳钢 共面（Coplanar） SST 哈氏合金C SST 替代法兰-见选项H2H3H4H7F1F2G1G2FAFBFCFD或S5 | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· |
代码 | 隔离膜片 | CD | CG | CA |
2
3（2）
4
5
6 | 316L SST
哈氏合金C-276
蒙乃尔
钽（仅适用于3051CD与CG型，量程2-5。不适用于3051CA型）
镀金蒙乃尔 | ·
·
·
·
· | ·
·
·
·
· | ·
·
·
－
· |
代码 | O型环 | CD | CG | CA |
A
B | 玻璃填充四氟乙烯（TFE）
石墨填充四氟乙烯（TFE） | ·
· | ·
· | ·
· |
代码 | 灌充液 | CD | CG | CA |
1
2 | 硅油
惰性液（卤代烃） | ·
· | ·
· | ·
－ |
代码 | 外壳材料 导线管入口尺寸 | CD | CG | CA |
A
B
C
D
J
K
L | 铝，覆聚氨酯涂层铝，覆聚氨酯涂层铝，覆聚氨酯涂层铝，覆聚氨酯涂层SSTSSTSST 1/2-14NPTM2×1.5（CM20）PG13.5G 1/21/2-14NPTM2×1.5（CM20）PG13.5 | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· |
