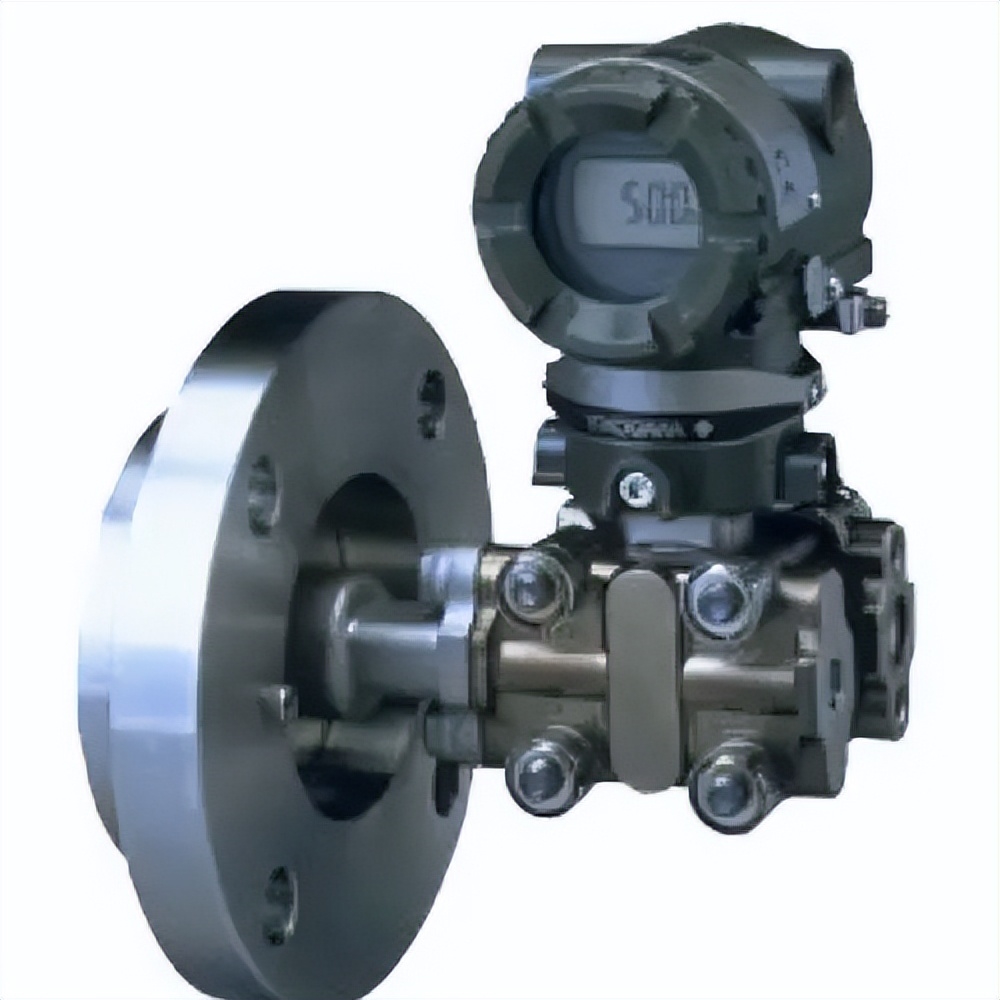

横河EJA210A\EJA220A法兰安装式差压变送器用于测量含有固体和沉淀性液体和蒸汽的液位和密度，然后转变成4～20mA DC的电源信号输出。EJA210A也可以与手操器相互通讯，通过它们进行设定、监控等。
EJA210A[法兰尺寸：3-inch（80mm，DN80）]
型 号 | 规 格 代 码 | 说 明 |
EJA210A | ………………………… | 法兰安装式差压变送器（平膜片型） |
输出信号 | -D | ……………………… | 4～20mA，BRAIN协议数字通讯 |
-E | ……………………… | 4～20mA，HART协议数字通讯 |
-F | ……………………… | FF现场总线通讯 |
测量量程（膜盒） | M | …………………… | 1～100KPa（100～10000mmH2O） |
H | …………………… | 5～500KPa（0.05～5Kgf/cm2） |
高压侧（法兰侧）接液部分材质（注1）（注3） |
| [膜片] [其它] |
S | ………………… | SUS316L SUS316 |
H | ………………… | 哈氏合金C-276（注4） 哈氏合金C-276（注4） |
T | ………………… | 钽 钽 |
法兰规格 | J1 | ……………… | JIS 10K |
J2 | ……………… | JIS 20K |
A1 | ……………… | ANSI 150 P1-----JPI 150 |
A2 | ……………… | ANSI 300 P2-----JPI 300 |
A4 | ……………… | ANSI 600 |
D2 | ……………… | DIN PN10/16 |
D4 | ……………… | DIN PN25/40 |
G2 | ……………… | GB PN10/16（GB/T 9123.1-2000） |
G4 | ……………… | GB PN25/40（GB/T 9123.1-2000） |
H2 | ……………… | HG20592-97 PN10/16 |
H4 | ……………… | HG20592-97 PN25/40 |
H5 | ……………… | HG20592-97 PN63 |
法兰尺寸/材质 | D | …………… | 3-inch（80mm，DN80）/S25C |
E | …………… | 3-inch（80mm，DN80）/SUS304 |
F | …………… | 3-inch（80mm，DN80）/SUS316 |
低压侧管道连接 | 0 | ………… | 无管道连接件（Rcl/4内螺纹在容室法兰上） |
1 | ………… | 带Rcl/4内螺纹的过程接头 |
2 | ………… | 带Rcl/2内螺纹的过程接头 |
3 | ………… | 带l/4NPT内螺纹的过程接头 |
4 | ………… | 带l/2NPT内螺纹的过程接头 |
5 | ………… | 无管道连接件（1/4NPT内螺纹在容室法兰上） |
法兰螺栓材质 | A | ……… | SCM435 |
B | ……… | SUS630 |
C | ……… | SUH660 |
安 装 | -9 | …… | 水平配管安装，左面高压 |
接 线 口 | 0 | … | G1/2内螺纹，1处接线口 |
2 | … | 1/2NPT内螺纹，2处接线口 |
3 | … | Pg13.5内螺纹，2处接线口 |
4 | … | M20内螺纹，2处接线口 |
5 | … | G1/2内螺纹，2处接线口带一个盲塞 |
7 | … | 1/2NPT内螺纹，两个电气接口，一个盲塞 |
8 | … | Pg13.5内螺纹，两个电气接口，一个盲塞 |
9 | … | M20内螺纹，两个电气接口，一个盲塞 |
显示表头 | D |
| 数字式表头 |
E |
| 带设定按钮的数字表头（注2） |
N |
| （无表头） |
------－ | N | 通常为N |
附加选型代码 | /□ 选项规格 |
EJA210A[法兰尺寸：2-inch（50mm，DN50）]
型 号 | 规 格 代 码 | 说 明 |
EJA210A | ………………………… | （平膜片型） |
输出信号 | -D | ……………………… | 4～20mA，BRAIN协议数字通讯 |
-E | ……………………… | 4～20mA，HART协议数字通讯 |
-F | ……………………… | FF现场总线通讯 |
测量量程（膜盒） | M | …………………… | 1～100KPa（100～10000mmH2O） |
H | …………………… | 5～500KPa（0.05～5Kgf/cm2） |
高压侧（法兰侧）接液部分材质（注1）（注3） |
| [膜片] [其它] |
W | ………………… | 哈氏合金C-276（注4） SUS316 |
H | ………………… | 哈氏合金C-276 哈氏合金C-276 |
T | ………………… | 钽 钽 |
法兰规格 | J1 | ……………… | JIS 10K |
J2 | ……………… | JIS 20K |
A1 | ……………… | ANSI 150 P1-----JPI 150 |
A2 | ……………… | ANSI 300 P2-----JPI 300 |
A4 | ……………… | ANSI 600 |
D2 | ……………… | DIN PN10/16 |
D4 | ……………… | DIN PN25/40 |
G2 | ……………… | GB PN10/16（GB/T 9123.1-2000） |
G4 | ……………… | GB PN25/40（GB/T 9123.1-2000） |
H2 | ……………… | HG20592-97 PN10/16 |
H4 | ……………… | HG20592-97 PN25/40 |
H5 | ……………… | HG20592-97 PN63 |
法兰尺寸/材质 | A | …………… | 2-inch（50mm，DN50）/S25C |
B | …………… | 2-inch（50mm，DN50）/SUS304 |
C | …………… | 2-inch（50mm，DN50）/SUS316 |
低压侧管道连接 | 0 | ………… | 无管道连接件（Rcl/4内螺纹在容室法兰上） |
1 | ………… | 带Rcl/4内螺纹的过程接头 |
2 | ………… | 带Rcl/2内螺纹的过程接头 |
3 | ………… | 带l/4NPT内螺纹的过程接头 |
4 | ………… | 带l/2NPT内螺纹的过程接头 |
5 | ………… | 无管道连接件（1/4NPT内螺纹在容室法兰上） |
法兰螺栓材质 | A | ……… | SCM435 |
B | ……… | SUS630 |
C | ……… | SUH660 |
安 装 | -9 | …… | 水平配管安装，左面高压 |
接 线 口 | 0 | … | G1/2内螺纹，1处接线口 |
2 | … | 1/2NPT内螺纹，2处接线口 |
3 | … | Pg13.5内螺纹，2处接线口 |
4 | … | M20内螺纹，2处接线口 |
5 | … | G1/2内螺纹，2处接线口带一个盲塞 |
7 | … | 1/2NPT内螺纹，两个电气接口，一个盲塞 |
8 | … | Pg13.5内螺纹，两个电气接口，一个盲塞 |
9 | … | M20内螺纹，两个电气接口，一个盲塞 |
显示表头 | D |
| 数字式表头 |
E |
| 带设定按钮的数字表头（注2） |
N |
| （无表头） |
------－ | N | 通常为N |
附加选型代码 | /□ 选项规格 |
注1：低压侧接液部分材质：容室法兰：SCS14A； 过程接头：SCS14A； 膜盒：SUS316L（膜片C-276或ASTM N10276）
； 排气塞：SUS316
注2：不适用于输出信号代码 F。
注3：用户必须考虑接液部分材质特性和介质的腐蚀性，不适当的材质可能会导致意想不到的腐蚀性介质泄漏，对
人体和工厂设备造成严重损害。
选型时必须注意：介质若有强腐如盐酸、硫磺酸、H2S、次氯酸钠等或150°C或以上的高温蒸汽时请与我们销售部。
