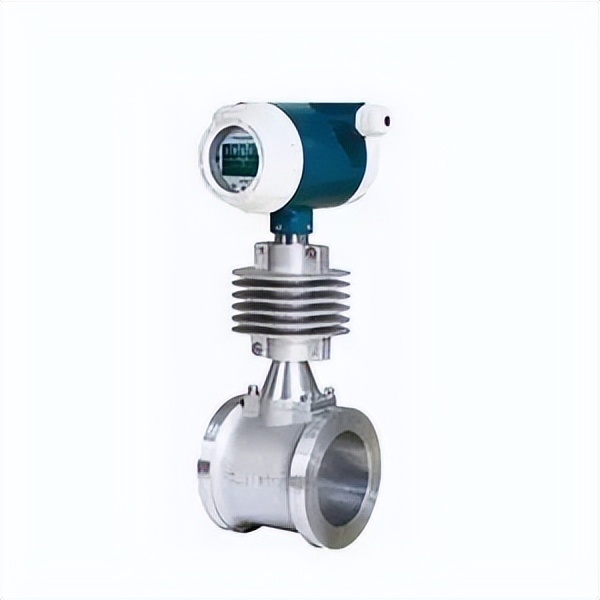

一、产品选型表
规格代码 | 说明 |
企标 | 华尔威 |
仪表种类L | 流量仪表 |
工作原理U | 卡门涡街 |
产品种类BCG | 普通型 |
固定插入式 |
就地显示 |
安装型式-2 | 法兰卡装 |
被测流体23 | 液体 |
气体 |
通径代码-01B02A02030405060810121520253035404550XX(仅插入式) | 通径15mm |
通径20mm |
通径25mm |
通径32mm |
通径40mm |
通径50mm |
通径65mm |
通径80mm |
通径100mm |
通径125mm |
通径150mm |
通径200mm |
通径250mm |
通径300mm |
通径350mm |
通径400mm |
通径450mm |
通径500mm |
通径XX*10mm |
表体材质CF | 碳钢 |
不锈钢 |
转换器型式-1 | 组合式 |
输出信号123 | 脉冲频率输出 |
0-10mA输出 |
4-12mA输出 |
流体温度13 | 普通型-40┈+250oC |
高温型+250oC┈+350oC |
注:DN300以上口径推荐使用插入式涡街流量计,可定制。

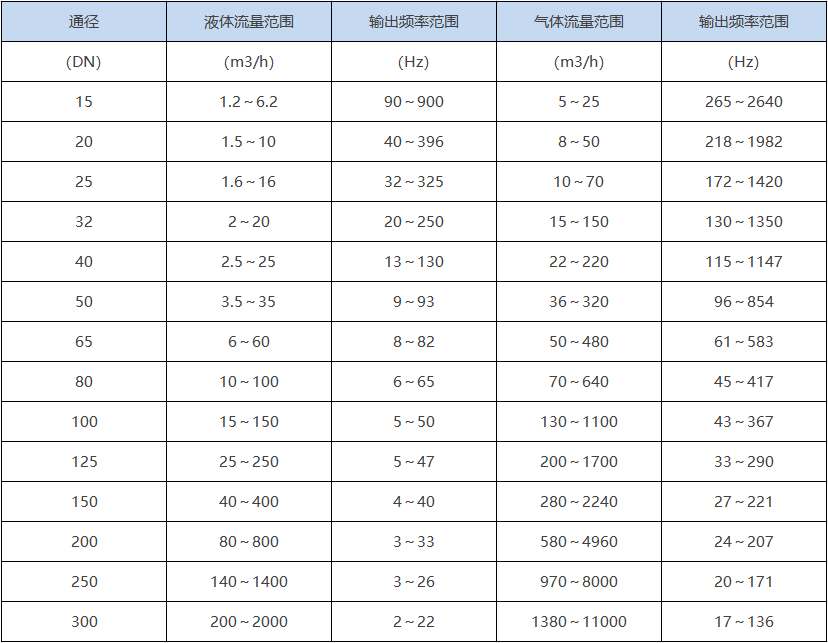

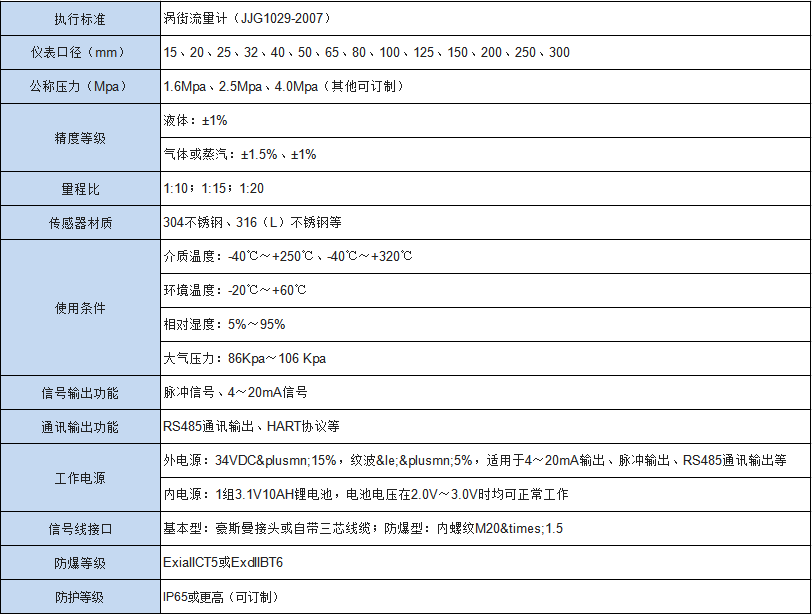

二、测量范围及工作压力
液体与气体(单位:m3/h)

三、安装要求

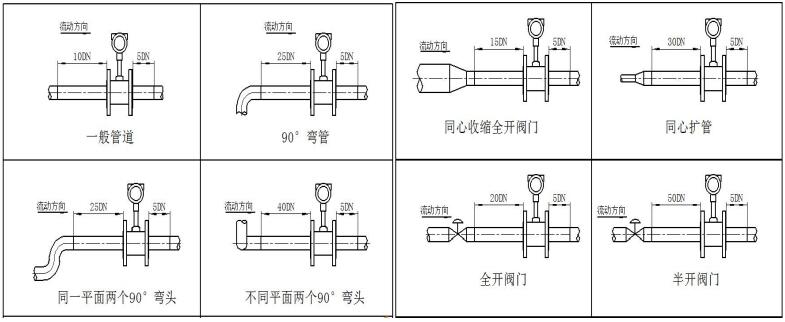

蒸汽流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游
直管段长度要求见图,DN 为仪表公称通径,单位:mm

注:
1、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 以外;
2、上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db;
3、上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db;
4、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm;
5、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处。
D 为仪表公称口径,单位:mm;
6、仪表在管道上可以水平、垂直或倾斜安装;

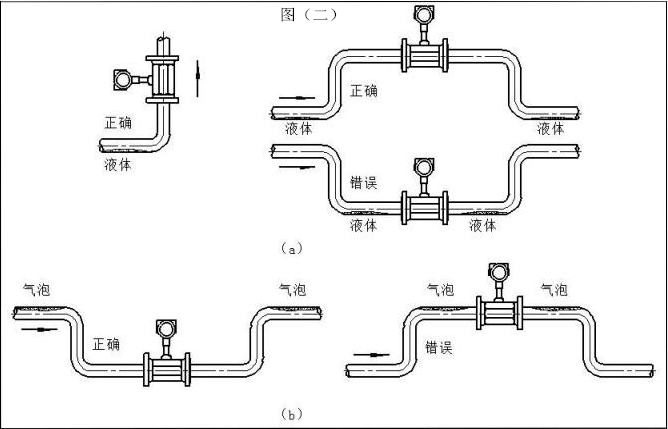

7、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪 表测量管,气流应自下而上流动,
如图(二)a 所示;
8、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,
为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(二)b 所示;
9、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,
降低抑制电路板的绝缘阻抗,影响仪表正常工作。
