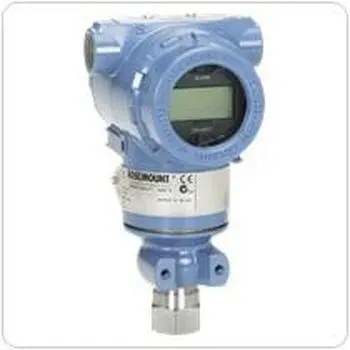

一、罗斯蒙特3051压力变送器工作原理

　　罗斯蒙特的3051压力变送器集传感器、电子技术与单隔离膜片设计于一体，实现表压和J压测量的校验量程从0.3到10000psi 。3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中芯的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）。3051APJ压变送器，低压侧始终保持一个参考压力。传感膜片的大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容J板检测传感膜片的位置。传感膜片和电容J板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

　　二、罗斯蒙特3051压力变送器技术参数

　　性能优异：精度0.04%

　　J压：校验量程从0.3至10000psi

　　表压：校验量程从0.3至10000psi

　　不锈钢与哈氏合金C?过程隔离膜片

　　灌充液：硅油与惰性油

　　可选DIN和与压力反应罐相配的过程相连

　　复合量程（仅限TG），可测量负压

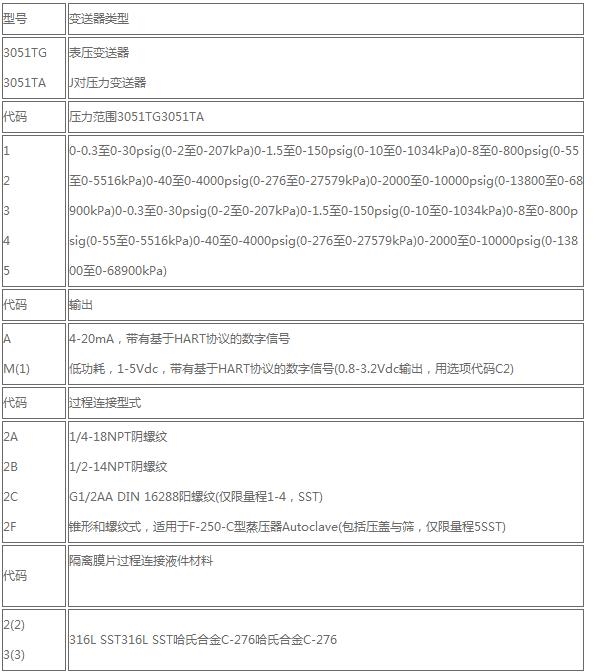

　　三、罗斯蒙特3051压力变送器选型
